MOTORISATIONS INDUSTRIELLES & COLLECTIVES MOTEURS TUBULAIRES

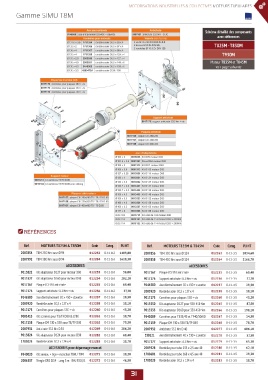

Gamme SIMU T8M
Gamme SIMU T8M

Axe pour embouts Antichute Schéma détaillé des composants
9146580 axe entrainement 30x450 + clavette 2007931 antichute 332 Nm - D.30
Rondelles pour embouts Visserie (non fournie) avec références
Ø101.6 x 3.6 1781024 rondelle acier 30,5 x 93 x 4 2 vis M10 x 30 DIN 933 Zn 8.8
2 écrous M10 Zn DIN 934 T825M - T830M
Ø102 x 2 1781056 rondelle acier 30,5 x 97 x 4 2 rondelles Ø 10.5 Zn DIN 125
Ø108 x 4 1781057 rondelle acier 30,5 x 99 x 4
Ø133 x 4 1781025 rondelle acier 30,5 x 124 x 4 T930M
Ø133 x 2.5 2003920 rondelle acier 30,5 x 127 x 4
Ø159 x 4.5 2003921 rondelle acier 30,5 x 149 x 6 Moteur T835M et T845M
Ø168 x 4.5 9146566 rondelle acier 30,5 x 158 x 6 voir page suivante
Ø168 x 3.5 4200472A rondelle acier D.30 / 160

Equerres murales (x2)
9017172 cornières pour plaques 280 + vis
9017173 cornières pour plaques 330 + vis
9017174 cornières pour plaques 400 + vis

Support antichute
TUBE
9017176 support antichute 332 Nm + vis
Plaques antichute
9017165 plaque CO 280x280
9017167 plaque CO 330x330
9017169 plaque CO 400x400
Jeux d'adaptations
Ø100 x 2 9016636 Kit D95 moteur D80
Ø101.6 x 3.6 9001297 Roue D94 moteur D80
Ø102 x 2 9001312 Kit D97 moteur D80
Ø108 x 3.6 9001313 Kit D100 moteur D80
Ø127 x 3.25 9013826 Kit D119 moteur D80
Support moteur
9001413 kit cornières T8/T9 D.80 Ø133 x 4 9013824 Kit D124 moteur D80
Ø133 x 2.5 9013822 Kit D127 moteur D80
9015134 kit cornières T8/T9 D.80 avec oblong
Ø139.7 x 3.6 9013437 Kit D131 moteur D80
Ø139.7 x 3.2 9013438 Kit D133 moteur D80
Plaques côté moteur Ø159 x 4.5 9013439 Kit D149 moteur D80
9017157 plaque CM 280x280 T6 / T8 / T9 D.80 Ø159 x 3.5 9013525 Kit D152 moteur D80
9017158 plaque CM 330x330 T6 / T8 / T9 D.80
Ø168 x 4.5 9013526 Kit D158 moteur D80
9017161 plaque CM 400x400 T8 / T9 D.80
Ø168 x 3.5 9013527 Kit D160 moteur D80
Ø177 x 8 9013528 Kit D168 moteur D80
Octo 102 9011735 Kit octo de 102 moteur D80
Octo 114 9018121 Kit octo de 114 moteur D80 ” 200Nm
Octo 114 9018122 Kit octo de 114 moteur D80 > 200Nm
RÉFÉRENCES
Réf. MOTEURS T825M & T830M Code Categ. PU HT Réf. MOTEURS T835M & T845M Code Categ. PU HT
2007854 T8M 250 Nm base Ø 94 012252 D-11-165 1409,80 2007856 T8M 350 Nm base Ø 124 012263 D-11-165 1834,60
2007992 T8M 300 Nm base Ø 94 012284 D-11-165 1620,30 2007858 T8M 450 Nm base Ø 124 012264 D-11-165 2166,70
ACCESSOIRES ACCESSOIRES
9013822 Kit adaptateur D127 pour moteur D80 012253 D-11-165 56,00 9017167 Plaque CO 330 antichute 012255 D-11-165 69,40
9013527 Kit adaptateur D160 pour moteur D80 012254 D-11-165 202,20 9017176 Support antichute 332 Nm + vis 012256 D-11-165 27,20
9017167 Plaque CO 330 antichute 012255 D-11-165 69,40 9146580 Axe d'entraînement 30 x 450 + clavette 012257 D-11-165 29,50
9017176 Support antichute 332 Nm + vis 012256 D-11-165 27,20 2003920 Rondelle acier 30,5 x 127 x 4 012258 D-11-165 10,10
9146580 Axe d'entraînement 30 x 450 + clavette 012257 D-11-165 29,50 9017173 Cornières pour plaques 330 + vis 012260 D-11-165 43,20
2003920 Rondelle acier 30,5 x 127 x 4 012258 D-11-165 10,10 9013530 Kit adaptateur D127 pour 350-450 Nm 012265 D-11-165 87,50
9017173 Cornières pour plaques 330 + vis 012260 D-11-165 43,20 9013535 Kit adaptateur D160 pour 350-450 Nm 012266 D-11-165 198,10
9001413 Kit cornière pour T8/T9 D80 & LT80 012261 D-11-165 10,70 9541089 Cornières pour T835/45 et T940/50/60 012267 D-11-165 14,50
9017158 Plaque CM 330 x 330 pour T8/T9 D80 012262 D-11-165 79,50 9017159 Plaque CM 330 x 330 T8/T9 D89 012268 D-11-165 78,70
2007931 Antichute 332 Nm D.30 012269 D-11-165 286,20 2007932 Antichute 552 Nm D 40 012277 D-11-165 606,10
9013824 Kit adaptateur D124 pour moteur D80 012282 D-11-165 60,40 550121 Axe d'entraînement 40 x 530 + clavette 012278 D-11-165 57,50
1781025 Rondelle acier 30,5 x 124 x 4 012283 D-11-165 10,70 9017177 Support antichute 552 Nm + vis 012279 D-11-165 65,30
ACCESSOIRES pour dépannage manuel 2003928 Rondelle pour tube 133 x 2,5 axe 40 012280 D-11-165 62,10
9340020 Kit anneau + tige + manchon T8M / T9M 012271 D-11-165 20,20 1780601 Rondelle pour tube 168 x 4,5 axe 40 012281 D-11-165 29,30
2006537 Tringle CRO D.14 - Long 3 m - RAL 9010/1 012272 D-11-165 46,50 1781025 Rondelle acier 30,5 x 124 x 4 012283 D-11-165 10,70
